Мобильная версия тренажера-симулятора на основе технологий 3D и виртуальной реальности промышленного бульдозера ЧЕТРА Т-20.02К

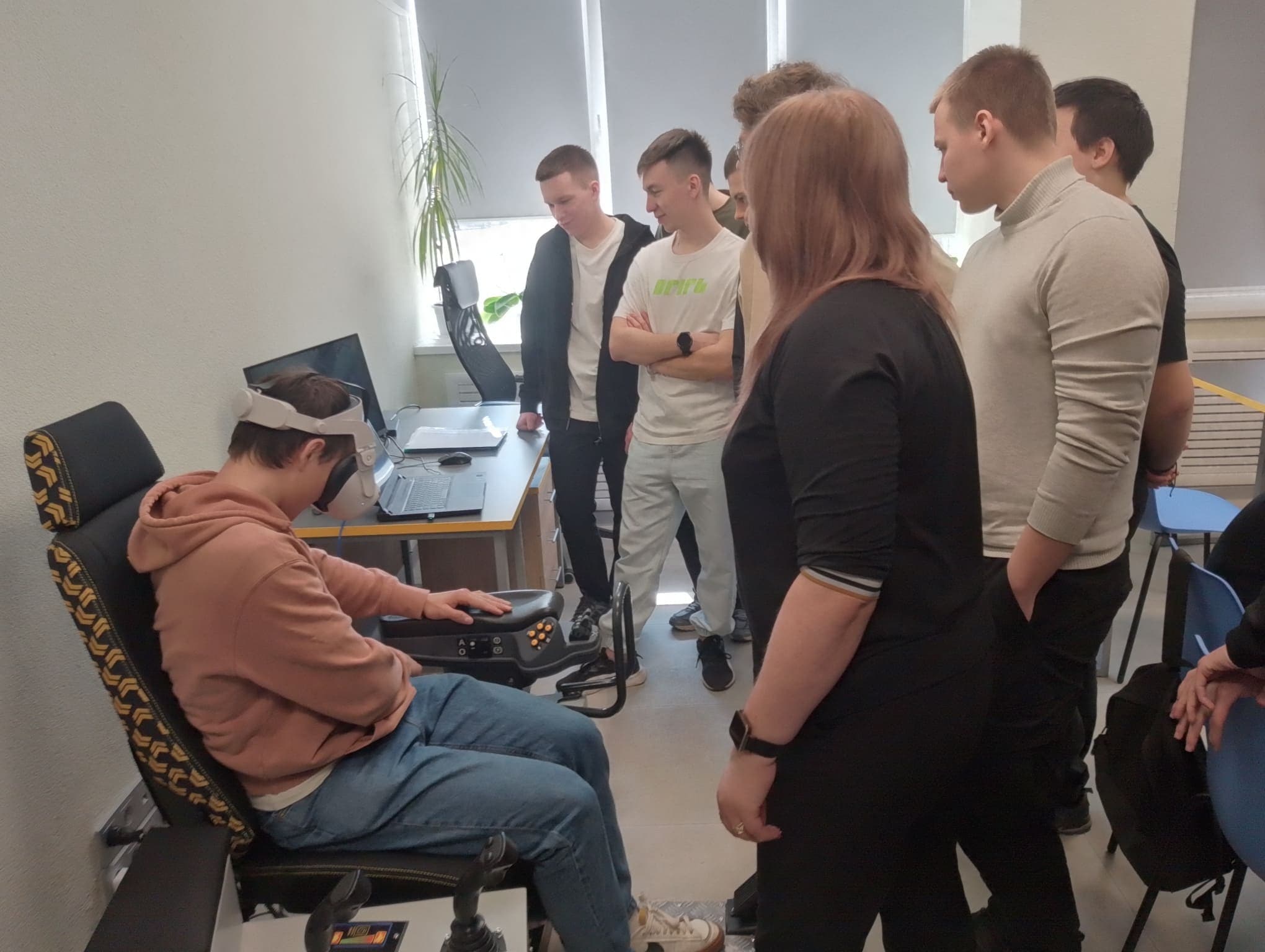

Мобильная версия тренажера-симулятора предназначена для подготовки машинистов бульдозера и сервисных специалистов.
Состав тренажера:

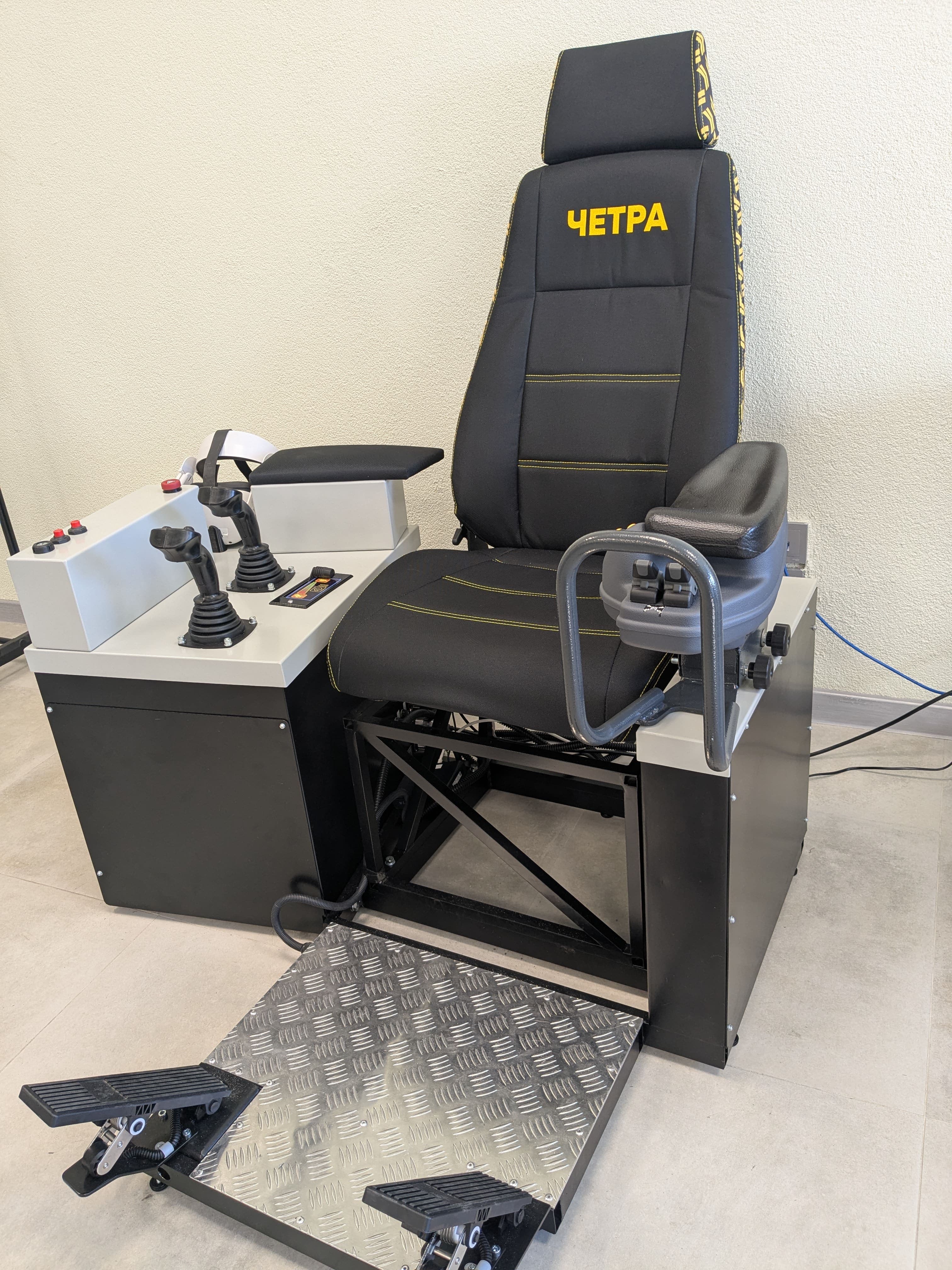

• Мобильная сборно-разборная рама с креплением оригинальных органов управления - две педали, два джойстика управления навесным оборудованием, электронный потенциометр управления оборотами двигателя, левый подлокотник в сборе с кнопками управления трансмиссией и двумя мини-джойстиками управления штатной остановкой и поворотами бульдозера, выключатель стартера и приборов, кнопка включения питания бортовой сети ("масса"), выключатель аварийной остановки двигателя); компьютер для воспроизведения трехмерной графики; VR очки; акустическая система, кресло, мобильная рабочая станция преподавателя (ноутбук).

• Технические данные:
• Габаритные размеры тренажера: 935х1155х1072 мм
• Вес тренажера: 80 кг
• Напряжение питания: 220В
• Частота электрической сети: 50Гц.

Эксплуатация тренажера – в отапливаемых помещениях со следующими ограничениями:

• интервал рабочих температур от плюс 50С до плюс 400С;
• относительная влажность 80% при температуре плюс 250С.
• Электропитание тренажера осуществляется от однофазной сети 220В, частотой 50Гц и заземленной нейтралью.
• Окружающая среда не должна содержать паров агрессивных жидкостей и веществ, вызывающих коррозию.
• Потребляемая электрическая мощность изделия не более 1500 Вт.

Тренажер позволяет:

• изучать основные методы и правила управления гусеничным бульдозером;
• получать моторные навыки управления техникой и навесным оборудованием (отвалом, рыхлителем и тяговой лебедкой);
• отрабатывать навыки поиска и устранения неисправностей посредством имитации аварийных режимов работы бульдозера;
• осуществлять автоматическую фиксацию ошибок и сохранять статистические результаты тренировочных и экзаменационных заездов в персонифицированной базе данных.

Функциональные возможности тренажера предусматривает прохождение тренировочных и экзаменационных упражнений на тракторном полигоне с различными грунтовыми поверхностями (с учетом физических параметров и динамики бульдозера, а также свойств виртуальной окружающей среды).
В процессе выполнения упражнений предусмотрена возможность создания инструктором аварийных ситуаций, сопряженных с риском для здоровья оператора или повреждения техники; аварийных режимов и отказов при работе техники.
Оценивается последовательность действий обучающегося в аварийной ситуации и при аварийном режиме работы. В случае отсутствия реакции на аварийный режим, предусмотрена возможность остановки выполнения упражнения до полного устранения неисправности. При создании симуляции отказов предусмотрена возможность выбора определенной последовательности операций из приведенного перечня отказов для поиска и устранения причин неисправности.

Функционал Тренажера обеспечивает выполнение следующих подготовительных упражнений:

• первое подготовительное упражнение (1ПУ) «Подготовка машины к работе»;
• второе подготовительное упражнение (2ПУ) «Перемещение машины своим ходом к месту непосредственной работы»;
• третье подготовительное упражнение (3ПУ) «Перемещение машины своим ходом к месту непосредственной работы по заранее спланированному пути»;

Первое учебное упражнение (1УУ) «Управление машиной на месте непосредственной работы»:

• на равнине;
• на подъеме до 30 градусов;
• на склоне до 20 градусов;
• на различных грунтах: песок, болото, камни, крупные валуны;
• в разные периоды года и суток с различным уровнем освещения (зима, лето, день, ночь);
• в различных погодных условиях (солнце, дождь, снег, туман, пыльная буря);
• выполнение операций бульдозирования и рыхления грунта;
• выполнение операций работы с тяговой лебедкой.

Второе учебное упражнение (2УУ) «Управление машиной на трактородроме (для подготовки трактористов категории «Е»)»:

• проезд по эстакаде с остановкой;
• движение с ускорением;
• «змейка»;
• заезд в бокс задним ходом.

Функционал Тренажера обеспечивает автоматическую фиксацию ошибок:

• некорректный запуск двигателя (нарушение порядка операций и несоблюдение временного интервала между операциями);
• некорректный останов двигателя (нарушение порядка операций и несоблюдение временного интервала между операциями);
• неправильное трогание с места (неправильный выбор режима работы двигателя и передаточного отношения трансмиссии (передачи);
• неправильное реверсирование движения;
• неправильное переключение передач;
• неправильное управление машиной при движении (с крутого склона, в крутую гору);
• падение с трала;
• падение в яму;
• удар или касание стоящих машин, различных препятствий;
• уход от направления перемещения, заданного инструктором;
• неправильное заглубление отвала;
• неправильное заглубление рыхлителя;
• неправильная работа перекосом отвала;

По результатам выполнения упражнений предусмотрено:

• формирование оценки за выполнение;
• формирование базы данных о результатах выполнения упражнений;
• просмотр результатов выполнения упражнений на экране инструктора;
• разбор выполнения упражнений с перечнем ошибок;
• возможность печати результатов выполнения упражнений на принтере.

ООО "СЕРВИС-ЧЕТРА" осуществляет реализацию интерактивных учебных тренажеров техники ЧЕТРА.
